Tech. Spec. Info :
Intel H61-B3, 2x1333/16GB, 1xPCI-Ex16, 2xPCI-Ex1, 4xSATA2, HDAUDIO, 1xGBLAN, 10xUSB2.0, DSUB

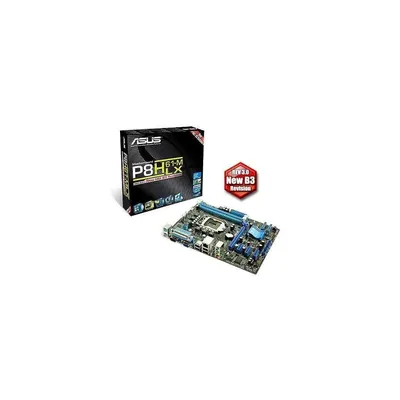

Asus P8H61-M LX alaplap gyártói weboldalAsus P8H61-M LX alaplap
LGA1155 foglalat az Intel® második generációs Core™ i7/ Core™ i5/ Core™ i3 processzoraihoz
Ez az alaplap támogatja az LGA1155 tokozású legújabb, második generációs Intel® Core™ i7/Core™ i5/Core™ i3 processzorokat, amelyek beépített memória- és PCI Express vezérlője kétcsatornás (2 DIMM modul) DDR3 memóriát és 16 PCI Express 2.0 sávot kezel. Ez kiváló grafikus teljesítményt eredményez. Az Intel® második generációs Core™ i7/Core™ i5/Core™ i3 processzorai jelenleg a világ legerősebb, ugyanakkor fajlagosan leginkább energiatakarékos CPU-i.
Intel® H61(B3) Express lapkakészletAz Intel® H61(B3) Express a legmodernebb lapkakészletrendszer a 1155-ös tokozású új, második generációs Intel® Core™ i7/Core™ i5/Core™ i3 processzorokhoz. Soros pont-pont kapcsolatokkal javítja a teljesítményt, növelve a sávszélességet és a stabilitást.
Kétcsatornás, 1333 / 1066 megahertzes DDR3 kezeléseAz alaplap 1333/1066 megahertzes DDR3 memóriákat kezel, hogy megfeleljen a legmodernebb operációs rendszerek, 3D-grafikák, multimédiás és internetes alkalmazások nagy sávszélesség-igényeinek. A kétcsatornás DDR3 architektúra megnöveli a rendszermemória sávszélességét, ezzel is növelve az összteljesítményt.
Anti-Surge ProtectionVédje az eszközöket - A túlfeszültség ellen védő kialakítás révén az alaplap észleli a feszültségugrásokat és valós időben megakadályozza, hogy azok tovaterjedjenek. A túlfeszültséget okozó tápegységet le is választja a rendszer védelme érdekében.
1. A túlfeszültség észlelése valós időben.
2. Aktív védelem az alaplap és a rendszer károsodásának megelőzése érdekében.
EPUKóstoljon bele a világ első, valós idejű energiatakarékossági rendszerébe az AI Suite II segédprogrammal. Takarékoskodjon a rendszer által használt energiával: az alrendszer felismeri a PC aktuális terhelését és intelligens módon, valós időben szabályozza a rendszer áramfogyasztását. Ez mellesleg csökkenti a ventilátorok keltette zajt és megnöveli az alkatrészek élettartamát.
AI Suite IIFelhasználóbarát felületével az ASUS AI Suite II az összes exkluzív ASUS-funkciót egyetlen, egyszerűen kezelhető szoftvercsomagba fogja össze. Áttekinthetővé válnak a túlhajtási és az energiatakarékossági beállítások, a ventilátorok sebessége, a feszültségek és az érzékelők által mért értékek. Ez a multifunkciós szoftver sokszínű, egyszerűen használható eszközöket kínál, így nem kell váltogatni a különféle segédprogramok között.
UEFI BIOS (EZ Mode)Kizárólag az ASUS alaplapok UEFI (Unified Extensible Firmware Interface) BIOS-a kínál a világon először egérrel kezelhető, grafikus BIOS-felületet, kétféle választható móddal. A hagyományos, csak billentyűzetről kezelhető BIOS-hoz képest sokkal barátságosabb és rugalmasabb, egérrel is kezelhető felületet biztosít. Az új UEFI BIOS-ban épp olyan egyszerű a navigálás, mint az operációs rendszerben. A gyors és egyszerű túlhajtást, illetve a beállítások megosztását segíti az F12 gyorsbillentyűre helyezett BIOS-pillanatkép funkció. Az exkluzív EZ Mode (egyszerű mód) megjeleníti a gyakran használt beállítási adatokat, az Advanced Mode (speciális mód) pedig a tapasztalt felhasználók által elvárt, finomabb rendszerbeállításokat jeleníti meg, például részletes információkat a DRAM-okról.
2,2 TB-nál nagyobb merevlemezek kezeléseAz ASUS UEFI BIOS natív módon kezeli a 2,2 TB-nál nagyobb merevlemezeket 64 bites módban, a teljes tárterület kihasználásával, így sokkal izgalmasabb lehetőségeket kínál, mint a hagyományos BIOS-verziók.
Exkluzív ASUS-felület · EZ Mode - egyszerű választás az optimalizált rendszer-üzemmódok közül, a rendszerinformációk világos kijelzése, valamint a rendszerindítási sorrend megadása egérműveletekkel
· Advanced Mode (speciális mód) - a tapasztalt teljesítményhangolók által elvárt, finomabb rendszerbeállításokat jeleníti meg
Fan Xpert
Aktívan csendes és hűvösAz ASUS Fan Xpert intelligens módon teszi lehetővé a CPU-ventilátorok szabályozását a - különböző földrajzi területek és eltérő rendszerterhelések okozta - különféle környezeti hőmérséklethez igazodva. A ventilátorok sebessége egy sor praktikus, beépített felhasználói profillal szabályozható a csendes, hűvös környezet érdekében.
EZ-Flash 2A BIOS az operációs rendszerbe való belépés előtt egyszerűen frissíthető egy USB kulcson keresztül.
Az EZ Flash 2 egy felhasználóbarát BIOS-frissítő segédprogram. Elindítva az eszközt, a BIOS egy USB-meghajtóról frissíthető még az operációs rendszerbe belépés előtt. A BIOS néhány egérkattintással frissíthető anélkül, hogy külön floppy-lemezt vagy az operációs rendszer alól futó frissítőprogramot kellene használni.
CrashFree BIOS 3
A sérült BIOS-adatok egyszerű visszaállítása USB kulcsrólAz ASUS CrashFree BIOS 3 lehetővé teszi a felhasználók számára, hogy a sérült BIOS-adatokat visszaállítsák egy olyan USB kulcsról, amely tartalmazza a BIOS-fájlt. Ez a segédprogram megkíméli a felhasználót a szervizeléssel járó költségektől és kellemetlenségektől.
ErP readyAz alaplap megfelel az Európai Unió Energy-related Products (ErP) előírásainak. Az ErP megköveteli, hogy a termékek megfeleljenek bizonyos energiatakarékossági szinteknek az áramfogyasztást illetően. Ez teljesen illeszkedik az ASUS jövőképébe, hogy környezetbarát, energiatakarékos termékeket fejlesszen folyamatos tervezéssel és innovációval, csökkentve a termékek széndioxid-lábnyomát és ezáltal enyhítve a környezeti hatásokat.
Műszaki adatok
CPUIntel® Socket 1155 A 2. generáció Core™ i7/Core™ i5/Core™ i3 processzorok
Támogatja az Intel® 32 nm CPU-kat
Támogatja az Intel® Turbo Boost 2.0 technológiát
* Az Intel® Turbo Boost technológia támogatása függ a CPU típusától.
* A támogatott CPU-k listája a www.asus.com oldalon olvasható
LapkakészletIntel® H61(B3)
Memória2 x DIMM, Max. 16 GB támogatott, DDR3 1333/1066 Hz Nem ECC, nem pufferelt memória
kétcsatornás memória architektúra
Támogatja az Intel® Extreme Memory Profile-t (XMP)
* A max. 16 GB memóriakapacitás 8 gigabájtos (vagy nagyobb) DIMM modulokkal érhető el. Az ASUS frissíti a minősített gyártók listáját (QVL), ahogy az ilyen DIMM modulok megjelennek a piacon.
* A memória QVL (minősített szállítók listája) a www.asus.com webhelyen és ebben a kézikönyvben található.
* Az operációs rendszer korlátai miatt 4 GB vagy annál több rendszermemória behelyezése esetén a 32 bites Windows® operációs rendszer csak 3 GB-ot vagy kevesebbet fog érzékelni. Ha 4 GB vagy több memóriát kíván használni az alaplappal, használjon 64 bites Windows® operációs rendszert.
Grafikus megjelenítésIntegrált grafikus processzor
VGA-kimenet: RGB csatlakozó
- RGB-kimenet támogatása max. 2048 x 1536 (@ 75 Hz) felbontással
DirectX 10.1 támogatás
Bővítőhelyek1 db PCIe 2.0 x16
3 db PCIe 2.0 x1
HáttértárIntel® H61(B3) lapkakészlet :
4 db 3 Gb/s SATA-csatlakozó, kék
LANRealtek® 8111E , 1 x Gigabit LAN vezérlő
AudioRealtek® ALC 887 8 csatornás nagyfelbontású hangkodek *1
USB Ports Intel® H61(B3) lapkakészlet :
10 USB 2.0 csatlakozó (4 a hátlapon, Fekete, 6 az alaplap közepén)
Túlhúzási jellemzőkTúlhajtás elleni védelem :
- ASUS C.P.R. (CPU Parameter Recall, CPU paraméter-visszahívás)
Speciális jellemzőkASUS EPU :
- EPU
Exkluzív ASUS-funkciók :
- AI Suite II
- Ai Charger
- Anti Surge (túlfeszültség elleni védelem)
- ESD Guard
- LOW EMI (alacsony elektromágneses interferenciájú) megoldás
- ASUS UEFI BIOS, EZ módban felhasználóbarát grafikus felülettel
ASUS csendes hűtési megoldás :
- Stílusos, ventilátor nélküli, hűtőbordás megoldás
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
Hátoldali I/O-portok1 db PS/2 billentyűzet (lila)
1 db PS/2 egércsatlakozó (zöld)
1 db D-Sub
1 db LAN (RJ45) port
4 db USB 2.0
1 db COM csatlakozó
1 db párhuzamos port
3 db audio jack
Internal I/O3 db USB 2.0 csatlakozó további 6 USB 2.0 port használatához
4 db 3 Gb/s SATA-csatlakozó
1 db CPU-ventilátor csatlakozó
1 db házventilátor-csatlakozó
1 db S/PDIF ki tüskés csatlakozó
1 db 24 tűs EATX tápcsatlakozó
1 db 4 tűs ATX 12 voltos tápcsatlakozó
1 db előlapi audiocsatlakozó (AAFP)
1 db belső hangszórócsatlakozó
1 db rendszerpanel
Tartozékokfelhasználói kézikönyv
I/O Shield
2 db 3,0 Gb/s Serial ATA kábel
BIOS32 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a, Multi-language BIOS
Támogatási CDMeghajtók
ASUS segédprogramok
ASUS Update
Vírusirtó program (OEM verzió)
Méret szabványuATX kivitelezés
9.6 inch x 7.6 inch ( 24.4 cm x 19.3 cm )
Megjegyzés*1: A nyolccsatornás audiokimenet kihasználásához válasszon olyan házat, amelynek az előlapjában HD audiomodul található.
