RS232 RS485 RS422 átalakító XIC485SN Technikai adatlap

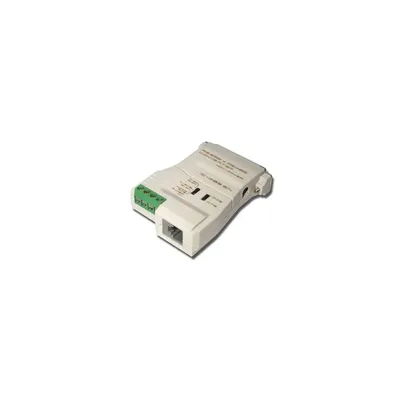

Tech. Spec. Info : ATEN RS232 - RS485 / RS422 átalakító
Az IC485SN segítségével két vagy több számítógép között - soros kábelen - közvetlen kábelkapcsolat hozható létre. Használatához egyszerűen csatlakoztatni kell mindkét számítógép soros (RS232) portjához, majd a konverterek másik végén levő RJ-11 csatlakozón vagy a 4 terminál blokkon keresztül 4 eres kábellel össze kell kötni azokat.

Használható üzemmódok:
Point-to-Point kapcsolat
4 eres vezetéken, Half-Duplex módban, két számítógép esetén.
Multidrop kapcsolat
4 eres vezetéken, Full-Duplex módban, egy Master, több Slave számítógép esetén.
Multidrop kapcsolat
4 eres vezetéken, Half-Duplex módban, több számítógép esetén, egyenrangú kapcsolatban.
Simplex kapcsolat
2 eres vezetéken, több számítógép esetén, egyirányú kapcsolatban, egy számítógép az adó, a többi vevő.


Főbb jellemzők:

100 Kbps/sec sebesség, 1.2 km távolság esetén
csatlakozók:
RS232C oldalon: DB25F
RS485 oldalon: RJ-11 (telefon) vagy 4 terminál blokk
Üzemmódválasztó kapcsolók:
SW1: DCE / DTE
SW2: TxON, RxON
TxRTS, RxON
TxDTR/RTS, RxDSR/ON
műanyagház
súly: 60 g
méret: 54 x 74,5 x 18,5 mm
